「EXパレット」はマグネシウム合金で出来ているので、アルミニウムに比べ熱伝導性に優れています。チップ部品の整列用治具、または薄物基板用治具として最適です。
標準規格 | ||
---|---|---|
加工精度 | 深さ | 指定値±0.03mm(±0.02mm) |
パターン寸法 | 指定値±0.03mm(±0.02mm) | |
送りピッチ | 300mm以内 指定値±0.01mm | |
300mm以上 指定値±0.015mm | ||
板厚(mm) | 1.6、2.0、3.0、4.0、6.0 |
注文単位:1枚より対応します。
加工形状・板厚等により、精度が変わる場合があります。

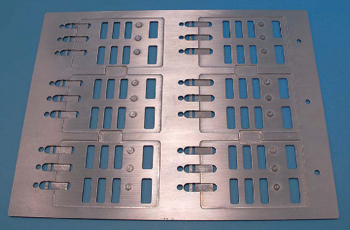

加工例
主要金属材 特性比較表
材料名 | 比重 (g/cm3) |
熱膨張係数 (ppm/℃) |
ヤング率 (kN/mm3) |
熱電導率 (N/mm3) |
比強度 | 硬さ (HB) |
伸び (%) |
|
---|---|---|---|---|---|---|---|---|
マグネシウム | 純マグネシウム | 1.74 | 27 | 45 | ||||
Mg特殊合金 | 1.78 | 26 | 45 | 300 | 169 | 73 | 9 | |
アルミニウム | 純アルミニウム | 2.70 | 24 | 70 | ||||
圧延材 5052 | 2.67 | 23.8 | 72 | 260 | 109 | 85 | 10-14 | |
鉄 | 純鉄 | 7.87 | 12.3 | 200 | ||||
ステンレス剛 SUS304 | 7.93 | 17-19 | 210 | 520以上 | 152 | 187 | 40以上 |
