バックアップブロック
バックアップブロック

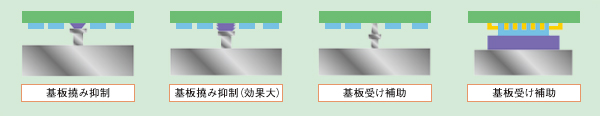

「バックアップブロック（SMTバックアップブロック）」は、高精度印刷機・搭載機用のバックアップ治具です。
-
導入目的
- 薄物基板：1mm以下で印刷、マウントが安定しない時
- 高密度実装によりバックアップピンの受けが困難な時
- バックアップピンのセッティング時間（機種切替段取）を短縮したい時
- バックアップピンの設置ミスによる部品破壊（ヒューマンエラーの解消）
- 印刷時の不良の低減：基板のゆがみ・半田滲み・半田厚など
ラインナップ
 |
 |
| 材質：A5052 一般仕様 |
材質：A5052 ピン：SUS バックアップピン固定仕様 |
|---|---|
 |
 |
| 材質：ベースA5052、NBRゴム （静電グレード）2層構造仕様 |
材質：ベースA5052 上板：樹脂 （静電グレード）2層構造仕様 |
標準規格
| 金属加工高精度仕様 (mm) |
|||
|---|---|---|---|
| 有効加工エリア | 350×350 | 400×500 | |
| 平行度（公差） | ±0.015 | ±0.1 | |
| 寸法精度 | 外形 | ±0.1 | ±0.1 |
| 厚さ | ±0.05 | ±0.1 | |
| 深さ | ±0.05 | ±0.1 | |
| 印刷機メーカー | 機種名 |
|---|---|
| パナソニック | SPP、SPP-G1/G3/V/LL/D |
| 九州松下 | SP-10/22/28/40/60/80 |
| HITACHI | NP-04/05 |
| アイパルス | P2 |
| ミナミ | MK-850/868M/878M/878L、MK-MARKⅡ |
| FUJI | GP-341/551/641 |
その他の機種に関しては、お問い合わせください。
主な金属材料：アルミニウム A5052、A2017、A7075/ステンレス/真鍮/チタンなど
主な樹脂材料：ガラスエポキシ/MCナイロン：導電性/POM/NBR（ニトリルゴム）ショア70・90/アクリル：制電/ベークなど
