実装基板表面クリーニングマシン
UC-250 実装基板表面クリーニングマシン(インライン型)
「UC-250」はインライン型のクリーニングマシンです。基板供給装置より搬出された微小チップ部品(0603、1005など)を搭載する基板上のくず（ガラス繊維）・ゴミ等をきれいに取り除き、半田ペースト印刷機へと基板を搬送します。また、クリーニング後の基板への静電気などによるゴミの付着も防止します。
-
特長
- 簡単操作（タッチパネル式）
- 省スペース
- メンテナンスが簡単
- クリーンロールからのゴミの再付着なし
- 基板下面にチップ部品が搭載されていても、クリーニング可能（片面タイプ）
- イオナイザー（静電除去器）を、入口部・出口部に標準装備！
用途 プリント基板（リジット、フレキシブル基板）
ガラエポ基板
アルミナ基板
キャリア -
標準仕様
| 機種 | UC-250 (片面タイプ) | UC-250W (両面タイプ) |
|---|---|---|
| 対象基板 | 幅：50～250mm 長：75～330mm 厚：0.5～2.0mm | |
| 搬送面高さ | 900±25mm | |

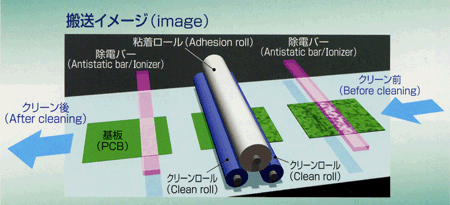

| クリーンロール | 上部2本 | 上部・下部 各2本 |
| 粘着ロール | 上部1本 | 上部・下部 各1本 |
| 搬送方向 | 右から左 又は 左から右 | |
| レール固定側 | 手前 又は 奥 | |
| コンベア長 | 入口：100mm 出口：100mm | |
| 搬送速度(可変) | 0～9m/分 | |
| 除電バー(イオナイザー) | 入口上部・出口上部 各1本 | 出口上下部 各1本 (又は入口上下部 各1本) |
| 基板幅調整 | 手動 | |
| 反り防止 | ○ | － |
| 電 源 | AC100V 50/60Hz | |
| エアー | 0.5Mpa | |
| その他装備 | 枚数カウンター、ブザー、シグナルタワー、安全機能 | |
| オプション | コンベア幅自動調整機構、指定色など | |

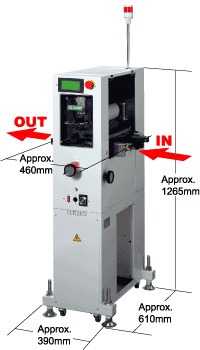

外観寸法(mm)
-
サイズはM・Lの各タイプを用意しています。
左記はMサイズ（標準仕様）です。
特注機の製作も承りますので、ご相談ください。
